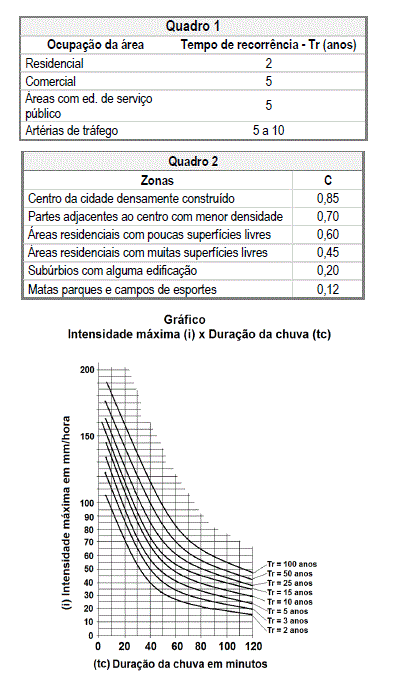

Considere as informações dos quadros 1 e 2 e o gráfico abaixo dos quadros.

Calcule a vazão máxima de projeto (Qp), em m³/segundo, para uma galeria de drenagem sob uma rua numa região residencial central de uma cidade, que é densamente construída. A bacia tem área de 35 hectares, comprimento de talvegue (L) de 4 km e diferença de altitude ao longo do talvegue (Delta h) de 22,7 m.

Fórmulas:

(1) tc = 57 . (L³ / Delta h)^0,385 (em minutos)

(2) Qp = C .i . A / 3,6 (em m³/segundo)

Em que:

tc = tempo de concentração ou duração da chuva em minutos;

Tr = tempo de recorrência (em anos);

L = comprimento do talvegue (em km);

Delta h = diferença de altitude no talvegue (em metros);

Qp = vazão máxima de projeto (em m³/segundo);

i = intensidade máxima da chuva (em mm/hora);

C = coeficiente de concentração;

A = área da bacia (em km²).

Com base nos dados apresentados, a vazão máxima da galeria é igual a:
