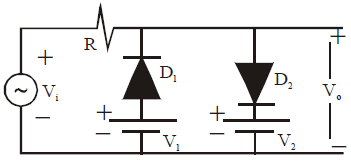

A figura acima ilustra um circuito grampeador. Considere que os diodos D₁ e D₂ são ideais e que V₁ = 4 V, V2 = 10 V e R = 1 kΩ. Suponha que a fonte de sinal gera uma tensão senoidal com freqüência de 10 kHz e amplitude de 16 Vpp (volts pico-a-pico). Em face dessas informações, julgue o item seguinte.

A tensão de saída, V_o, assume sempre valores entre -4 V e -8 V.
