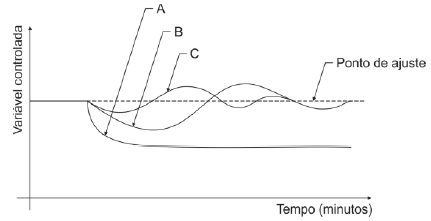

Na figura a seguir, o autor representou as curvas de resposta das três ações de controle, PID, PI e P, em malha fechada, o que possibilitou a análise de efeito de cada ação na resposta do sistema de controle.

As curvas A, B e C representam, correta e respectivamente,
