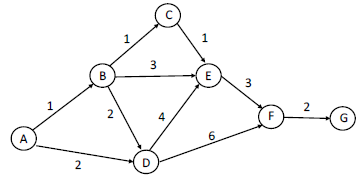

A figura a seguir mostra uma rede PERT-CPM associada a uma obra de engenharia que envolve as atividades A a F. As setas indicam atividades a serem realizadas, com a duração em semanas.


A obra, como um todo, necessita, para sua execução, de um tempo mínimo de
