3091825 Ano: 2023
Disciplina: Engenharia Elétrica
Banca: COTEC
Orgão: Pref. Unaí-MG
Provas:

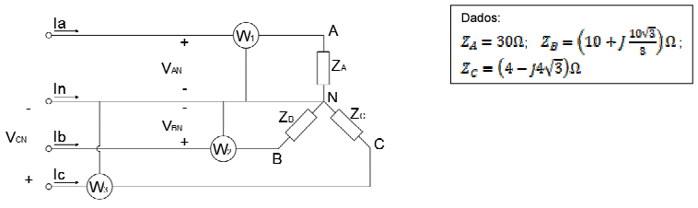

Três wattímetros W1, W2 e W3 são interligados, respectivamente, às fases a, b e c para medir a potência total absorvida pela carga conectada em estrela desequilibrada, conforme a figura a seguir.
Enunciado 3377308-1

Fonte: O autor, 2023.

Levando em conta que essa carga possui tensões equilibradas de 120 V e a sequência acb, assinale a alternativa que apresenta a corrente neutra (In) na forma retangular.


Provas

Questão presente nas seguintes provas

Engenheiro Eletricista

30 Questões
