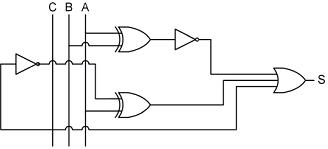

O circuito abaixo é composto de diversas portas lógicas.
Sabendo-se que as entradas são A, B e C, que a saída é S e que (“1” lógico = 5 V e “0” lógico = 0 V), conclui-se que a expressão booleana S é a seguinte:
(A) (A ⊕ B) + (A C ) C
Sabendo-se que as entradas são A, B e C, que a saída é S e que (“1” lógico = 5 V e “0” lógico = 0 V), conclui-se que a expressão booleana S é a seguinte:
(A) (A ⊕ B) + (A C ) C
