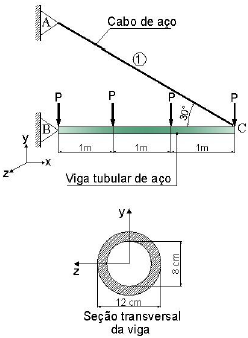

Figura 1 – estrutura plana formada de viga rígida e cabo de aço
A viga da estrutura mostrada na figura 1 está fixada em um apoio articulado em B e suspensa por um cabo na sua extremidade em C e suporta o carregamento indicado.
Considerando as dimensões especificadas, pode-se afirmar que a força correspondente ao peso próprio da viga e seu ponto de aplicação a partir do apoio em B são, respectivamente:
Dados: !$ \gamma aço !$= 7850 kgf/m3, P=500 kgf, !$ \pi !$=3,142, sen30° = 0,5 e cos30° =0,866
