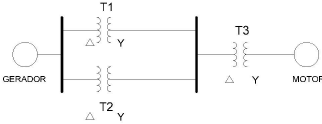

O diagrama unifilar simplificado apresentado na figura apresenta um sistema composto de um gerador, alimentando um motor por meio de três transformadores (T1, T2, e T3). A tensão e a potência de bases são 10 kV e 1.000 VA, no setor do gerador.

Dados:

I. T₁ e T₂ !$ \triangle !$10kV-Y2,5 kV; 1000 VA

II. T₃ !$ \triangle !$ 2,5 kV - Y400 V; 1000 VA

III. Motor: 400 V; 2000 VA e reatância subtransitória de 10%.

A reatância subtransitória do motor, em p.u., é:
