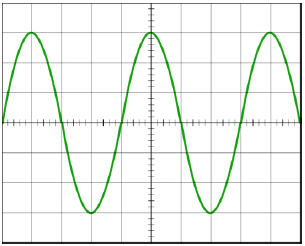

Um Técnico em Eletrônica realizou uma medição de tensão de pico utilizando um osciloscópio analógico, no qual o profissional fez o ajuste do controle de sensibilidade vertical para 20mV/div e o do controle de sensibilidade horizontal para 0,5ms/div. A referida medição apresentou o oscilograma mostrado abaixo.
Repetindo a medição utilizando um voltímetro CA, o profissional fez a leitura do seguinte valor de tensão
