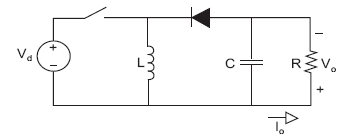

A figura acima ilustra um conversor DC-DC Buck-Boost que opera a 20 kHz, sendo . A capacitância C é suficientemente grande e a tensão de entrada V_d = 30 V. Se a tensão de saída V_o é 12 V e a potência consumida pela carga R é 12 W, o ciclo de trabalho (duty cycle) é
