A representação do projeto de arquitetura segue convenções de espessuras e tipologias de linhas que nos ajudam a realizar a leitura tridimensional de um elemento, mesmo quando representado em apenas 2 dimensões.

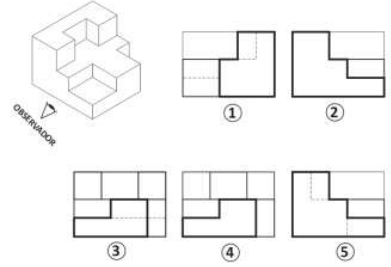

De acordo com essas convenções e com conceitos e aplicação da geometria, a representação bidimensional do sólido abaixo, do ponto de vista do observador, é:
