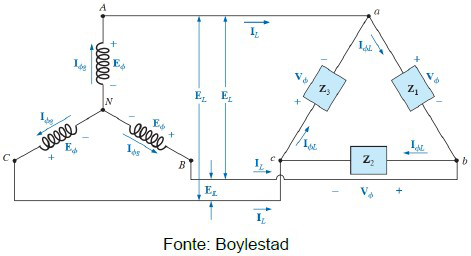

Em relação ao circuito trifásico da figura abaixo é possível afirmar que a carga, composta por Z₁, Z₂ e Z₃:

Enunciado 3555580-1

Está conectada em triângulo, sendo !$ V_\phi = \sqrt{3} \cdot E_L !$, em módulo, !$ I_L = I_{\phi L} !$, em módulo, e !$ P_{3 \phi} = \sqrt{3} \cdot E_L \cdot I_{\phi L} \cdot cos \theta !$ (W), sendo !$ \theta !$ o ângulo da carga.

Está conectada em estrela, sendo !$ V_\phi = \sqrt{3} \cdot E_L !$, em módulo, !$ I_L = I_{\phi L} !$, em módulo, e !$ P_{3 \phi} = \sqrt{3} \cdot E_L \cdot I_{\phi L} \cdot cos \theta !$ (W), sendo !$ \theta !$ o ângulo da corrente.

Está conectada em estrela, sendo !$ V_\phi = E_L !$, em módulo, !$ I_L = \sqrt{3} \cdot I_{\phi L} !$, em módulo, e !$ P_{3 \phi} = 3 \cdot E_L \cdot I_L \cdot cos \theta !$ (W), sendo !$ \theta !$ o ângulo da corrente.

Está conectada em triângulo, sendo !$ V_\phi = E_L !$, em módulo, !$ I_L = \sqrt{3} \cdot I_{\phi L} !$, em módulo, e !$ P_{3 \phi} = \sqrt{3} \cdot E_L \cdot I_{L} \cdot cos \theta !$ (W), sendo !$ \theta !$ o ângulo da carga.
