2280874
Ano:
2014
Disciplina:
Arquitetura
Banca:
AOCP
Orgão:
EBSERH
Provas:
Analista - Arquitetura
Provas
×
Desenho Técnico

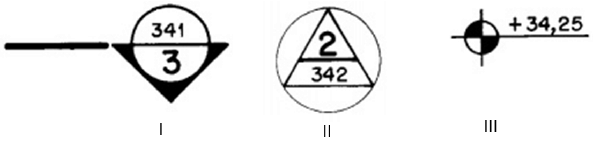

A NBR 6492/2004 determina os símbolos a serem utilizados na representação de projetos de arquitetura. Analise as figuras a seguir e assinale a alternativa correta.
A
A figura I é utilizada para a indicação de fachadas.
B
A figura III apresenta o símbolo utilizado para níveis em cortes.
C
A figura II é utilizada para a indicação de níveis em planta.
D
O círculo da figura I deve ter 20 mm de diâmetro.
E
A figura II apresenta um triângulo isósceles inscrito em um círculo de 16 mm de diâmetro.
