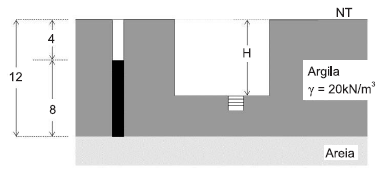

Observe a figura abaixo.
Uma escavação foi executada numa camada de argila com !$ \gamma_{sat} !$= 20 kN/m3. Investigações realizadas antes da escavação indicaram a presença de um horizonte de areia, a uma profundidade de 12 m abaixo da superfície do terreno, bem como identificaram o nível d’água, cerca de 4 m abaixo do NT.
A profundidade crítica da escavação, em metros, após a qual ocorreria uma ruptura de fundo é:
