Julgue os itens que se seguem, relativos à análise estrutural de peças feitas de materiais homogêneos submetidas aos carregamentos indicados.

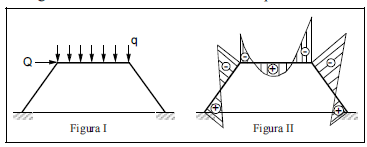

Abaixo, a figura II pode representar esquematicamente o diagrama de momentos fletores no pórtico plano apresentado na figura I, com momento de inércia constante ao longo de toda a sua extensão e submetido à carga concentrada Q e ao carregamento uniformemente distribuído q.
