Álgebra Booleana e Circuitos Lógicos

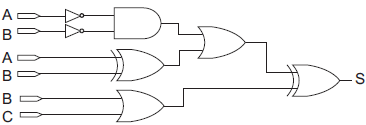

A expressão booleana do circuito acima é
A
!$ \mathrm{S=\,{(\overline{AB}\,+\,A\,\oplus\,B)\,\oplus\,(B\,+\,C)}} !$
B
!$ \mathrm{S=\,{(\overline{AB}\,+\,A\,+\,B)\,\oplus\,(B\,+\,C)}} !$
C
!$ \mathrm{S=\,{(\overline{A}\,\overline{B}\,+\,A\,\oplus\,B)\,+\,(B\,+\,C)}} !$
D
!$ \mathrm{S=\,{(\overline{A}\,\overline{B}\,+\,A\,\oplus\,B)\,+\,(B\,\oplus\,C)}} !$
E
!$ \mathrm{S=\,{(\overline{A}\,\overline{B}\,+\,A\,+\,B)\,\oplus\,(B\,+\,C)}} !$
