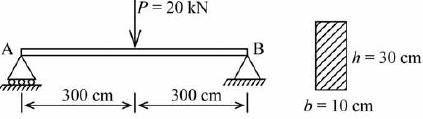

A figura precedente ilustra a situação em que uma viga prismática (barra de eixo reto e seção transversal constante), feita de material elástico linear, é submetida a uma força de 20 kN. O momento de inércia (I) da seção transversal da viga é dado por I = (b × h³)/12, em que b = 10 cm e h = 30 cm. O módulo de elasticidade do material da viga é 21.000 kN/cm². Após a deformação, as seções transversais da viga permanecem planas e os deslocamentos da linha elástica são de pequena amplitude.

Na situação apresentada, o deslocamento vertical máximo da viga, em cm, é
