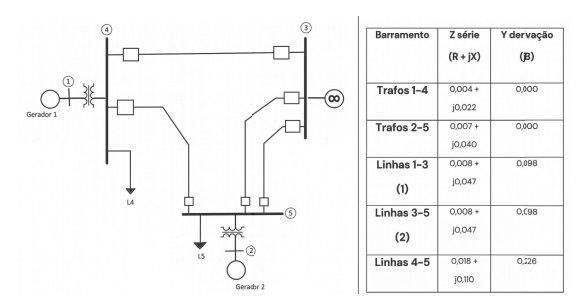

O sistema de transmissão, apresentado no diagrama unifilar presente na figura, opera a 230 kV, 60 Hz, com uma base de 100 MVA. Os dados de linha e dos transformadores, por unidade, são fornecidos na tabela.
Considerando a construção da matriz de admitância de barra (Y_barra) para a rede externa, ou seja, modelando apenas as interconexões entre os barramentos através das linhas de transmissão e transformadores, de forma a desconsiderar a modelagem interna dos geradores para esta matriz, identifique a alternativa que representa corretamente a matriz Y_barra do sistema.
