Contadores e registradores

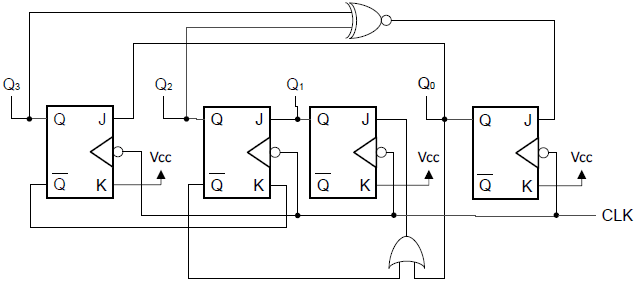

Considerando que Q3 é o MSB, determine a sequência de contagem do circuito abaixo.
A
0
!$ \rightarrow !$
3
!$ \rightarrow !$
12
!$ \rightarrow !$
5
!$ \rightarrow !$
10
!$ \rightarrow !$
4
!$ \rightarrow !$
0
!$ \rightarrow !$
.....
B
0
!$ \rightarrow !$
3
!$ \rightarrow !$
12
!$ \rightarrow !$
7
!$ \rightarrow !$
8
!$ \rightarrow !$
2
!$ \rightarrow !$
5
!$ \rightarrow !$
10
!$ \rightarrow !$
4
!$ \rightarrow !$
0
!$ \rightarrow !$
.....
C
0
!$ \rightarrow !$
3
!$ \rightarrow !$
11
!$ \rightarrow !$
4
!$ \rightarrow !$
0
!$ \rightarrow !$
....
D
0
!$ \rightarrow !$
7
!$ \rightarrow !$
8
!$ \rightarrow !$
2
!$ \rightarrow !$
5
!$ \rightarrow !$
10
!$ \rightarrow !$
4
!$ \rightarrow !$
0
!$ \rightarrow !$
.....
