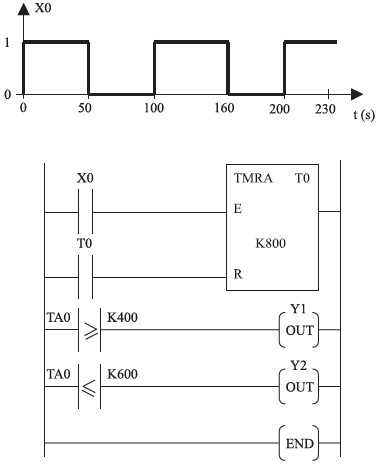

A figura acima apresenta o gráfico do sinal X0 e o programa de um CLP em linguagem Ladder, contendo um temporizador acumulador, onde E representa o sinal de enable e R, o de reset. As bobinas de saída Y1 e Y2 comandam, respectivamente, os acendimentos das lâmpadas L1 e L2. Considere que a execução do programa foi iniciada em t = 0 e que o temporizador esteja inicializado nesse instante. O tempo total aproximado, em segundos, em que as lâmpadas L1 e L2 permanecem simultaneamente acesas no intervalo de tempo entre 0s até 230s é
