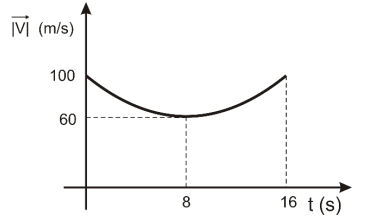

Um projétil é disparado obliquamente do solo horizontal. A figura representa, em gráfico cartesiano, a variação do módulo de sua velocidade em função do tempo, entre o instante do disparo e o instante em que retorna ao solo, supondo a resistência do ar desprezível.
O alcance do projétil nesse disparo é igual a
