O diagrama abaixo é um Ladder representando uma linguagem de programação gráfica, que trata da lógica de contatos, e é muito usada na programação de CLP.

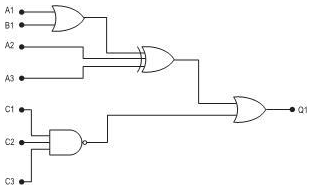

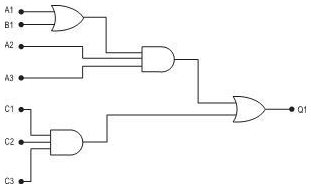

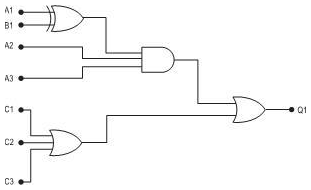

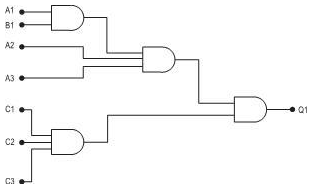

Qual é o circuito lógico que representa a função booleana, equivalente ao Diagrama Ladder mostrado acima?
