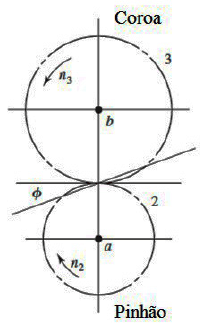

Avalie o acoplamento de engrenagens cilíndricas representado a seguir.
Fonte: Budynas e Nisbett (2006).

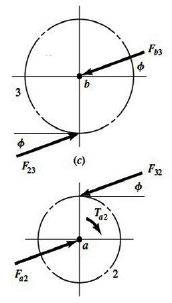

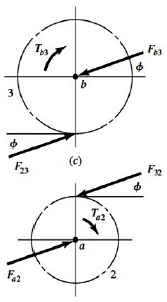

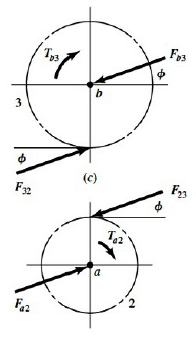

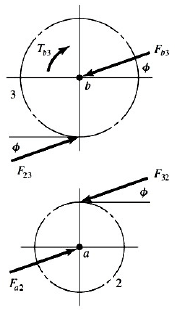

Considerando a notação de Shigley (BUDYNAS; NISBETT, 2006, p.684-686) para análise cinética de acoplamentos de engrenagens, é correto afirmar que a sequência de diagramas de corpo livre que contém representações corretas das forças (F) e dos torques (T) atuantes nas engrenagens da figura é
