Respondida
317060
Ano:
2012
Disciplina:
Engenharia Mecânica
Banca:
CESGRANRIO
Orgão:
Petrobrás
Provas:
Técnico de Projetos, Construção e Montagem - Mecânica
Provas
×
Desenho Técnico Mecânico

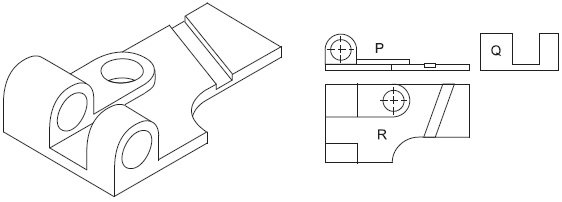

A figura acima e à esquerda representa uma peça em vista isométrica no primeiro diedro.
As vistas P, Q e R, também no primeiro diedro, são:
A
P – frontal, Q – lateral direita, R – superior
B
P – frontal, Q – lateral esquerda, R – superior
C
P – lateral direita, Q – frontal, R – inferior
D
P – lateral esquerda, Q – frontal, R – inferior
E
P – inferior, Q – lateral direita, R – frontal
