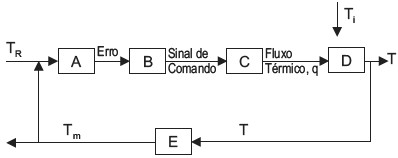

O sistema abaixo é um exemplo de diagrama de blocos para o sistema de tanque de aquecimento.

Legenda:

T_R= Temperatura de referência

T_m= Temperatura medida

T_i= Temperatura do fluido que entra no tanque

T = Temperatura do fluido que sai do tanque

O bloco que representa o controlador é o
