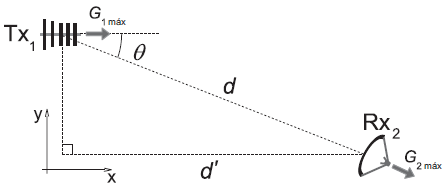

A figura acima ilustra a antena transmissora Tx1 de um sistema de rádio que opera na frequência de 200 MHz, cujo sinal chega com potência casada de 10 W. O ganho desta antena em uma direção qualquer \( θ \) no plano xy é dado por G1 (\( θ \)) = G1máx cos(\( θ \)), sendo G1máx = G1 (0) = 10 dB na direção indicada pela seta correspondente na figura. Uma estação receptora de outro sistema Rx2, operando na mesma frequência do primeiro, pretende ser instalada a uma distância d = 20 km. A operação adequada deste rádio ocorre quando a potência na entrada do receptor é \( \ge \) - 50 dBm, com relação sinal/interferência \( \ge \) 20 dB. Considera-se que a interferência principal é oriunda de Tx1; que d’ = 10 km; que a perda de propagação é dada pelo modelo de espaço livre; e que há perdas adicionais de 2,6 dB.
Na escolha da antena de Rx2 apropriada para as condições dadas, o valor máximo que o ganho de antena G2 pode assumir na direção oposta a de seu ganho máximo é
