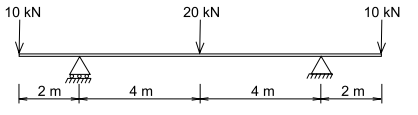

A figura a seguir representa uma viga simplesmente apoiada, submetida a uma carga concentrada de 20 kN no meio de seu vão de 8 m e a uma carga concentrada de 10 kN nas extremidades de cada balanço.

Os momentos fletores máximos que tracionam as fibras superiores e as fibras inferiores, em kNm, são, em módulo, respectivamente,
