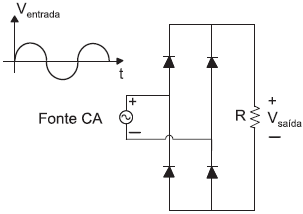

Na figura acima, uma fonte de tensão alternada é conectada a uma ponte a diodo que alimenta uma carga puramente resistiva. A forma de onda da tensão da Fonte CA (Ventrada) também é mostrada na figura, e os diodos são considerados ideais.
Qual a forma de onda da tensão de saída?
