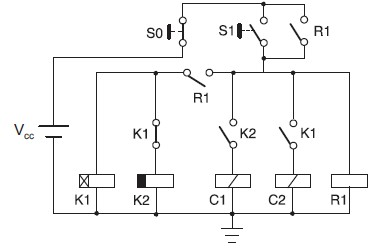

A figura apresenta o circuito de controle para o acionamento de duas máquinas trifásicas em uma instalação fabril, comandadas por intermédio dos contatores C1 e C2. As chaves S0 e S1 são do tipo sem retenção. A ação de acionar uma chave significa apertá-la e, em seguida, deixá-la retornar à sua posição inicial. O relé K1 é do tipo com retardo na ligação, programado para 2 minutos, enquanto o relé K2 é do tipo com retardo no desligamento, programado para 20 minutos. Considere que a última ação do operador ao final de cada expediente seja o acionamento da chave S0.

Após iniciar o expediente do dia 01/09, o operador acionou a chave S1 às 8h. Com relação ao funcionamento normal do circuito e não ocorrendo novas interferências do operador, a máquina comandada por
