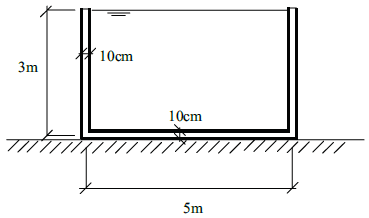

A figura está mostrando a seção transversal de um reservatório aberto apoiado no solo. O comprimento na direção longitudinal desse reservatório é igual a 15m.
Quando estiver cheio de água (peso específico = 10kN/m3), o momento fletor máximo MMAX e o esforço cortante máximo VMAX atuante nas paredes desse reservatório será igual a:
