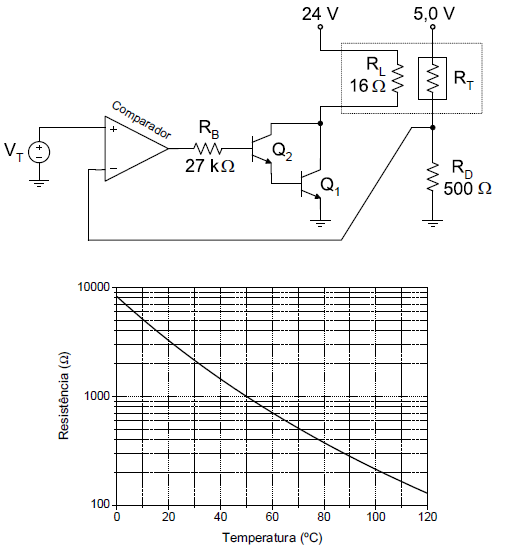

Na Figura abaixo é ilustrado um sistema de controle de temperatura, onde o resistor RL é responsável pelo aquecimento de uma chapa metálica. O monitoramento da temperatura da chapa é realizado por um termistor RT, cuja curva característica é também apresentada na Figura abaixo.

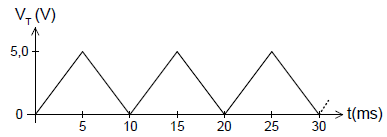

A potência dissipada em RL é definida através de um esquema de modulação por largura de pulso (PWM), formado por um comparador ideal, um par Darlington que opera como chave e um sinal de referência VT, cuja forma de onda é exibida no gráfico abaixo. Nesse circuito, considere que a tensão VCE é desprezível quando Q1 está em condução, e que a tensão na saída do comparador pode ser 0,0 V ou 5,0 V, dependendo da polaridade da tensão diferencial de entrada.
Dessa forma, qual será a potência média, em watts, dissipada no resistor RL quando a temperatura da chapa metálica for igual a 50ºC?
