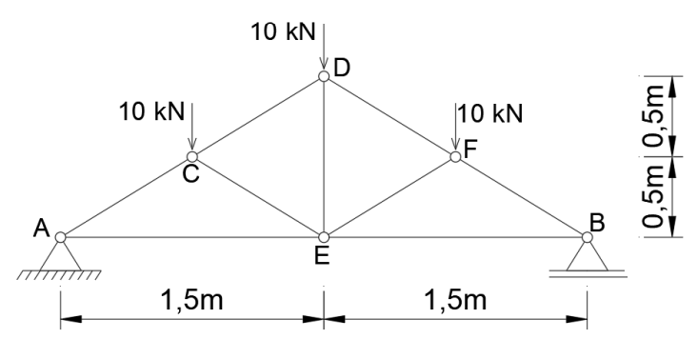

A figura abaixo ilustra uma treliça plana cujas ligações são rotuladas. Analise-a e assinale a alternativa INCORRETA.
A treliça pode ser classificada como isostática tanto internamente quanto externamente.
As reações de apoio nos pontos A e B são iguais e apresentam intensidade de 15 kN.
As barras AC, CD, DF e FB são barras tracionadas.
As barras CE e EF são barras comprimidas.
As barras AE e EB apresentam esforço normal de tração.
