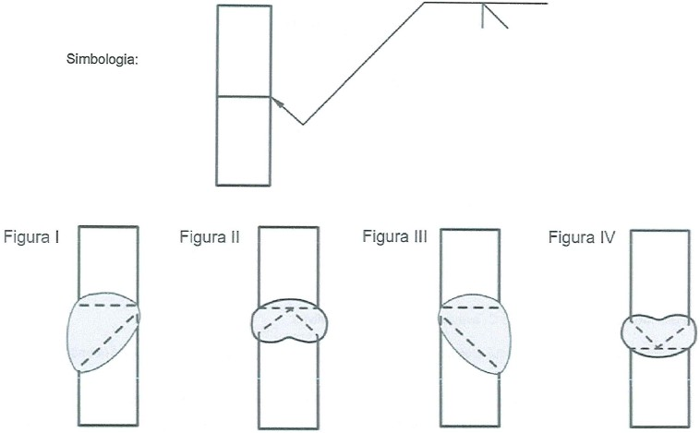

As orientações para os processos de soldagem podem ser transmitidas através dos símbolos, que são desenhos regidos por normas. Em relação ao uso das simbologias, em consonância com a American Welding Societty (AWS), observe a simbologia e as figuras de soldagem abaixo:
Considerando as Figuras l, II, III e IV, pode-se afirmar que a simbologia apresentada:
