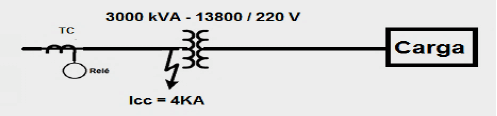

O diagrama unifilar da figura apresenta um transformador de distribuição protegido por um relé de sobrecorrente eletromecânico na Alta Tensão.
Considerando um fator de sobrecorrente igual a 20 e uma sobrecarga admissível para o transformador de 50%, a relação do TC e o ajuste do tape do relé serão:
