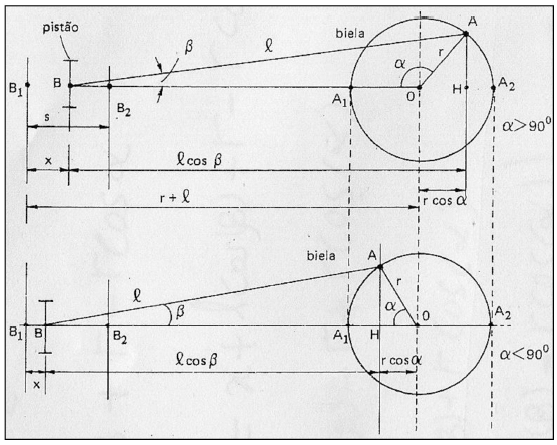

Dado o sistema de acionamento de um compressor volumétrico de êmbolos, determine a equação de “x” em função dos parâmetros !$ "\ell" !$, “r”, e !$ “\alpha” !$ representados na figura abaixo e, em seguida, a equação de “V” velocidade do êmbolo !$ V = { \large dx \over dt} !$, considerando seu valor em módulo e em função de !$ "\omega" !$ (velocidade angular) e demais parâmetros tn usados na determinação de “x”, sabendo-se que !$ \omega = { \large d\alpha \over dt} !$.

A figura acima demonstra em diagrama o princípio de funcionamento de um compressor alternativo. Marque a alternativa com as equações corretas de “x” e “VW”, respectivamente.
