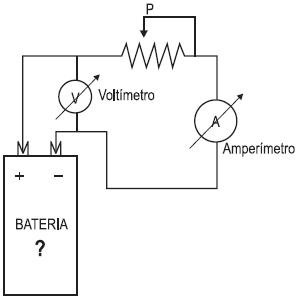

O circuito da figura acima, montado para ensaios de medidas elétricas, serve para identificar a tensão nominal e a resistência interna de uma bateria desconhecida. Variando- se o potenciômetro P, foram obtidas as seguintes medidas:
| Tensão no voltímetro | Corrente no amperímetro |
| 13,4 V | 2 A |
| 11,0 V | 5 A |
A tensão nominal da bateria, em V, e a sua resistência interna, em !$ Ω !$, são, respectivamente,
