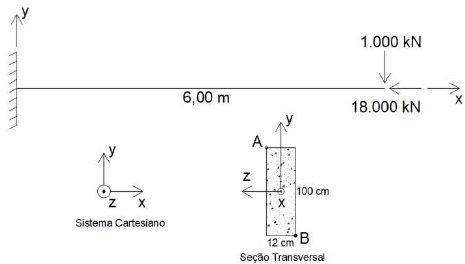

Considere um modelo estrutural de viga engastada com 6,00 m de comprimento, a qual estará submetida aos carregamentos vertical de 1.000 kN e horizontal de 18.000 kN em sua extremidade, conforme a figura a seguir.

Modelo estrutural e seção transversal.

Admitindo um sistema cartesiano x, y e z, com origem no engastamento, e sabendo que a sua seção transversal é retangular com largura de 12 cm e altura de 100 cm, para o sistema cartesiano (x, y, z) adotado, considerando as hipóteses e formulações de Bernouilli-Euler, assinale a alternativa que, para a seção de máxima solicitação, mostre os valores corretos das tensões normais nos Pontos A !$ (\sigma_{N, \, A}) !$ e B !$ (\sigma_{N, \, B}), !$ bem como a equação da linha neutra (LN).

Nota:

!$ \bullet \, \sigma_{N, \, i} \, > \, 0, !$ tensão de tração no Ponto i

!$ \bullet \, \sigma_{N, \, i} \, < \, 0, !$ tensão de compressão no Ponto i
