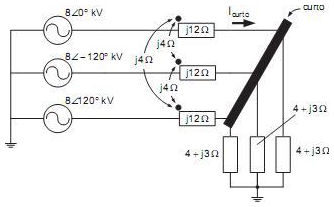

A Figura acima mostra, parcialmente, o diagrama elétrico de uma carga alimentada por uma fonte através de uma linha de transmissão. Supondo que ocorra um curto-circuito no ponto indicado, o valor da corrente,em kA, é
