Circuitos de excitação senoidal, fasores em c.a., impedância e tensão eficaz

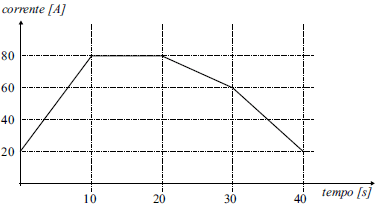

Um indutor ideal, em condições iniciais quiescentes, é percorrido pelo sinal de corrente conforme mostra a figura.

Assinale a alternativa que descreve o comportamento do sinal de tensão entre os terminais desse elemento, quando submetido ao sinal de corrente apresentado. Para tanto, considere que sua indutância é L [H].

!$ {\begin{cases}0 < t < 10\rightarrow v(t)=-6L\\10< t < 20\rightarrow v(t)=0\\20 < t < 30\rightarrow v(t)=2L\\30 < t < 40\rightarrow v(t)=4L\end{cases}} !$.

!$ {\begin{cases}0 < t < 10\rightarrow v(t)=-3L\\10< t < 20\rightarrow v(t)=0\\20 < t < 30\rightarrow v(t)=-1L\\30 < t < 40\rightarrow v(t)=-2L\end{cases}} !$.

!$ {\begin{cases}0 < t < 10\rightarrow v(t)=-3L\\10< t < 20\rightarrow v(t)=0\\20 < t < 30\rightarrow v(t)=1L\\30 < t < 40\rightarrow v(t)=2L\end{cases}} !$.

!$ {\begin{cases}0 < t < 10\rightarrow v(t)=6L\\10< t < 20\rightarrow v(t)=0\\20 < t < 30\rightarrow v(t)=-2L\\30 < t < 40\rightarrow v(t)=-4L\end{cases}} !$.

!$ {\begin{cases}0 < t < 10\rightarrow v(t)=-12L\\10< t < 20\rightarrow v(t)=0\\20 < t < 30\rightarrow v(t)=4L\\30 < t < 40\rightarrow v(t)=8L\end{cases}} !$.
