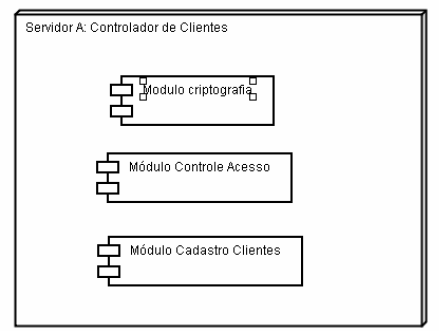

Um diagrama de implantação pode ser utilizado quando o software é projetado para ser executado sobre uma única máquina individual que não se comunica com outro hardware. A modelagem em conjunto com diagramas de componentes, como ilustrado na figura a seguir, não é possível na UML.
