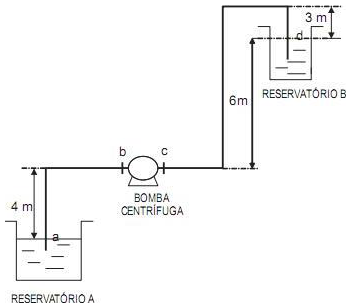

A figura acima representa um sistema de bombeamento que transfere um líquido do reservatório A para o reservatório B. A perda de carga na linha e acessórios da descarga, incluindo a perda na saída do líquido da tubulação, é 3 metros. Por outro lado, a perda de carga na linha e acessórios de sucção, incluindo a perda na entrada da tubulação, é 1 metro. Sabendo-se que a linha de recalque encontra-se cheia de líquido e a bomba está escorvada, então a altura manométrica total do sistema, em metros, é:
