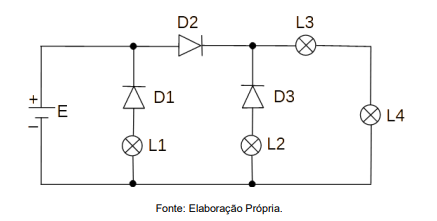

O circuito mostrado na figura abaixo é composto por uma fonte DC (E), três diodos (D1, D2 e D3) e por quatro lâmpadas (L1, L2, L3 e L4).






Se todos os dispositivos estiverem em condições normais de funcionamento e a fonte de alimentação tiver capacidade de atender as cargas distribuídas no circuito, acenderão apenas as lâmpadas
