Um profissional de eletricidade deve selecionar um dispositivo de proteção para um motor de indução trifásico, no caso, um fusível de ação retardada. O dispositivo deve ser dimensionado de forma a suportar a corrente de partida [ Ip ] e permitir que o motor opere com uma sobrecorrente de até 125% da corrente nominal do motor, [ In ], em regime permanente. O profissional comparou qualitativamente as curvas de corrente em função do tempo, I = f(t), de cinco fusíveis com a curva de corrente em função do tempo do motor, desde a partida até o regime permanente.

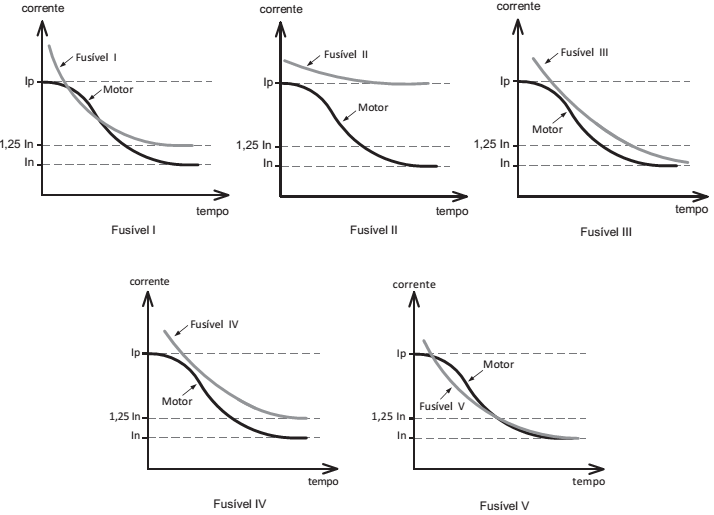

As curvas analisadas pelo profissional são apresentadas a seguir.

De acordo com as informações apresentadas, o fusível a ser selecionado pelo profissional, baseado na comparação das curvas I = f(t), será o fusível
