2656715 Ano: 2008
Disciplina: Engenharia Eletrônica
Banca: CESGRANRIO
Orgão: BR Distribuidora

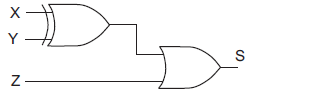

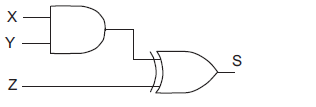

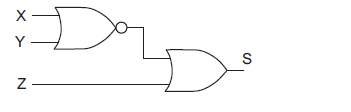

A seguir são apresentados circuitos combinacionais cujas entradas X, Y e Z são sinais digitais. Qual o circuito que atende à expressão !$ S = XYZ + \overline X Y \overline Z + X\overline Y \overline Z +\overline X \overline Y Z !$ ?



Provas

Questão presente nas seguintes provas

Profissional Jr - Engenharia Eletrônica

70 Questões
