Um motor de indução de 12 terminais possui seis bobinas, sendo duas para cada fase do enrolamento do estator. O valor eficaz da tensão nominal que cada bobina suporta é de 220 V. Esse motor deve ser conectado a uma rede elétrica cuja tensão de linha é de 440 V.

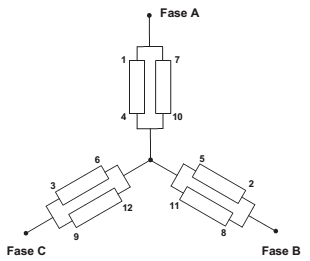

O diagrama elétrico de conexão das bobinas para que todas operem na tensão nominal é:
