Ano:
2013
Disciplina:
Engenharia Elétrica
Banca:
AOCP
Orgão:
EBSERH
Provas:
Engenheiro Eletricista
Provas
×
Proteção de Sistemas Elétricos
Proteção em SEP

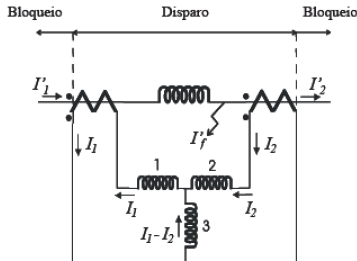

A figura a seguir apresenta o esquema funcional de um relé diferencial percentual com seus circuitos de Restrição ou Retenção, e de Operação ou de Atuação. Nesse contexto, é correto afirmar que
A
em uma falta externa ou sobrecarga I
2
tem sinal negativo, a corrente na bobina de retenção igual e (I
1
- I
2
)/2 e a corrente de operação é igual a I
1
– (– I
2
).
B
em uma situação sem defeito I
1
é igual a I
2
, a corrente na bobina de retenção é igual a (I
1
+ I
2
)/2 e a corrente na bobina de operação é igual a I
1
– I
2
.
C
em uma falta interna I
1
é igual a I
2
, a corrente na bobina de retenção é igual a I
1
e a corrente na bobina de operação é igual a 0.
D
em uma situação sem defeito I
1
tem sinal negativo, a corrente na bobina de retenção é igual a I2 e a corrente na bobina de operação é igual a 0.
E
numa falta externa ou sobrecarga I
1
tem sinal negativo, a corrente na bobina de retenção igual e (I
1
+ I
2
)/2 e a corrente de operação é igual a I
1
– (– I
2
).
