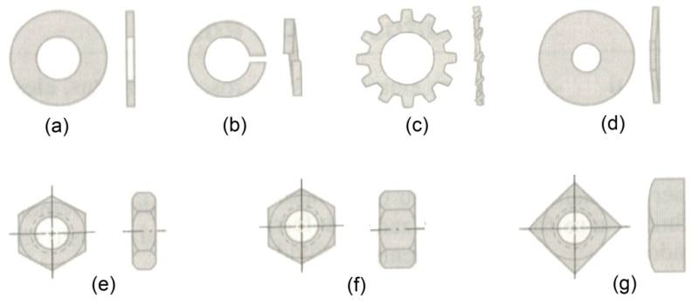

Analise as figuras abaixo.

Enunciado 3898212-1

Com base nas figuras, as arruelas (a), (b), (c) e (d) e as porcas (e), (f) e (g). Assinale a alternativa CORRETA, na sequência da esquerda para a direita:

Arruela plana, Arruela de pressão cônica, Arruela serrilhada e Arruela de pressão. Porca sextavada, Porca de travamento e Porca quadrada.

Arruela plana, Arruela de pressão bipartida, Arruela de dentes externos e Arruela de pressão cônica. Porca de travamento, Porca sextavada chanfrada e Porca quadrada.

Arruela ondulada, Arruela plana, Arruela dentada, Arruela lisa cônica. Porca sextavada, Porca de travamento e Porca quadrada.

Arruela plana, Arruela de pressão bipartida, Arruela de serrilhada e Arruela de pressão cônica. Porca sextavada, Porca de travamento e Porca quadrada.

Arruela ondulada, Arruela de pressão cônica, Arruela dentes externos, Arruela de pressão. Porca de travamento, Porca sextavada e Porca quadrada.
