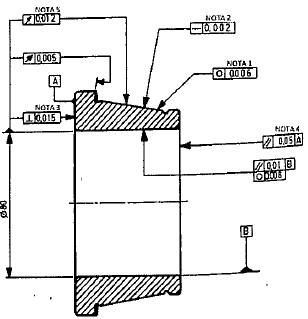

A NOTA 1 indica que todas as seções transversais do cone devem estar situadas entre duas circunferências concêntricas situadas em um mesmo plano, cuja diferença de raio é de 0,006 mm.

A NOTA 2 indica que a geratriz da superfície cônica deve estar entre duas retas paralelas situadas a 0,002 mm uma da outra.

A NOTA 3 indica que a superfície A deve estar situada entre dois planos perpendiculares cuja distância entre si é de 0,015 mm e que são perpendiculares à linha de centro correspondente ao furo de !$ ∅ !$80 mm.

A NOTA 4 indica que a face indicada deve estar situada entre dois planos cuja distância entre si é de 0,05 mm. Esses planos são paralelos ao plano da referência A.

A NOTA 5 indica que a batida da superfície cônica com relação ao furo de !$ ∅ !$80 mm não deve ultrapassar 0,012 mm.
