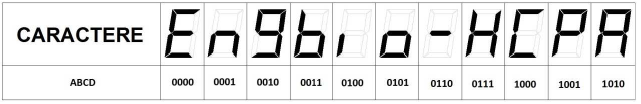

Em um display de sete segmentos de catodo comum, pretende-se escrever a sequência de caracteres abaixo:

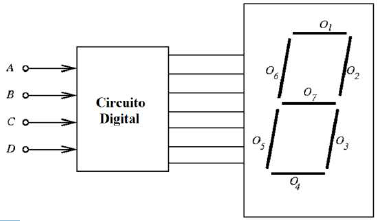

Considere a implementação através de um decodificador ABCD para um display de sete segmentos, como na figura abaixo:
Obs: X’ é o complementar de X
A função lógica para ativar o segmento O1, em termos das variáveis lógicas A,B,C,D, sendo A o bit mais significativo, pode ser descrita como:
