Questão 812905

812905 Ano: 2019
Disciplina: Engenharia Elétrica
Banca: UFMT
Orgão: SSA Águas Pantanal-MT

Provas:

Técnico - Eletromecânico
Provas ×

Transformadores e Máquinas ElétricasMotores Trifásicos de Indução

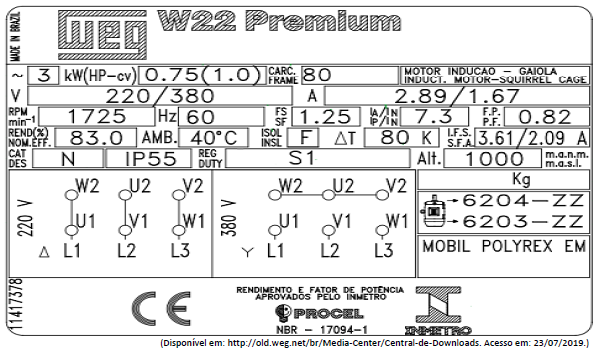

Analise a placa de identificação de motor elétrico e responda à questão abaixo.

Enunciado 2763546-1

Conforme especificação do fabricante, os motores elétricos podem funcionar em tensões diferentes. A placa de identificação apresenta duas tensões de funcionamento, 220 e 380V, juntamente com o esquema da ligação. Sobre esse esquema, assinale a afirmativa INCORRETA.

W2-U1 ligado a L2, U2-V1 ligado a L1, e V2-W1 ligado a L3 terá sentido de rotação contrário ao da ligação W2-U1 ligado a L1, U2-V1 ligado a L2, e V2-W1 ligado a L3.

W2-U1 ligado a L1, U2-V1 ligado a L2, e V2-W1 ligado a L3 é uma ligação estrela.

W2-U1 ligado a L2, U2-V1 ligado a L3, e V2-W1 ligado a L1 terá o mesmo sentido de rotação ao da ligação W2-U1 ligado a L1, U2-V1 ligado a L2, e V2-W1 ligado a L3.

W2-U1 ligado a L2, U2-V1 ligado a L1, e V2-W1 ligado a L3 é uma ligação triângulo.
